隧道灌浆电磁流量计应用

市政工程海沧海底隧道选用京仪股份多套电磁流量计，专用于隧道灌浆。灌浆施工过程中灌浆和水的流量测量非常重要。 尤其是所使用的液体流量检测仪有其特殊的要求，例如便于频繁清洁，并能承受高速灌浆和恶劣环境中颗粒的摩擦。 在流量仪表产品中，电磁流量计的优点是不受流体温度，压力，密度和粘度的影响，内部流量平稳，电气测量直接，测量精度高，响应速度快。 它的检测部分没有活动部分，不会有滴落现象，内衬可以由聚四氟乙烯塑料和氧化铝陶瓷制成，具有很强的耐腐蚀性。 近年来，它已成为灌浆工程中流量测量的首选仪器。

隧道灌浆电磁流量计应用注意事项

1对测量管线上附着的泥浆量的影响和处理

每次灌浆后，应及时清除电磁流量计测量管中的残留泥浆，否则水泥浆容易产生变化 测量管道中的度数。电磁流量计测量管和连接的灌浆管粘固甚至堵塞。电磁流量计测量管中的粘附层会引起其他相对误差。水泥层的电导率极低。附件的厚度越大，误差越大。

2介质中气泡的影响和处理
由于过程或介质本身的原因，被测液体通常含有一些气泡。当气泡穿过电极表面时，电极表面会发生摩擦过程，从而导致尖峰脉冲干扰电势的值远大于正常值。通常，电磁流量转换器无法有效处理此类干扰，导致测量不稳定 价值观。 因此，应考虑电磁流量计的安装位置，以防止产生气泡。通常，应将其安装在泵的排放端，zui好垂直安装。浆液从下往上流动。 水平安装时，请使电极轴平行于水平线，而不要垂直于水平线，因为底部电极很容易被沉积物覆盖，顶部电极很容易被液体中的偶然气泡覆盖。电极表面。

3恶劣的施工现场环境的影响和处理

大部分时间，灌浆施工现场的环境相对恶劣，例如（续131页）（续108页）高温，高湿度，高粉尘等，时间冷凝水和灰尘很容易积聚在EMF接线盒中，或者通过密封性差的接合面渗入EMF外壳，这将导致EMF转换器的输入回路阻抗下降并削弱流量。信号被发送到放大器；或破坏激励电路和信号电路的绝缘，导致严重的EMF故障。为了避免此类故障，接线盒可以填充绝缘材料。在维护和调试EMF时，必须避免进水，保持接线盒干燥清洁，并在使用过程中避免浸入水或泥浆中。

当前，中国正处于工程建设的新高潮。 水泥灌浆量非常大。 动态准确地测量水泥灌浆量非常重要。 凭借其独特的优势，电磁电动势已成为灌浆项目中流量测量的首选仪器，并且可以广泛使用。与使用直尺相比，使用电磁流量计测量泥浆量的准确性大大提高，避免了许多人为因素，并且在确保数据真实性和确保项目质量方面发挥了重要作用。 但是，使用前应检查并检查EMF，以确保达到所需的准确性。
下面是电磁流量计灌浆隧道工程应用案例。

“目前，该隧道已通过竖井进入正线隧道施工，距离zui近的海域仅50米。”站在厦门西二通道海曙端左线隧道(海曙海底隧道)的开挖现场，现场工作人员在机器的轰鸣声中大声说道，“到今年年底，西二通道的建设将正式入海，并逐步挖至海底72米深。”

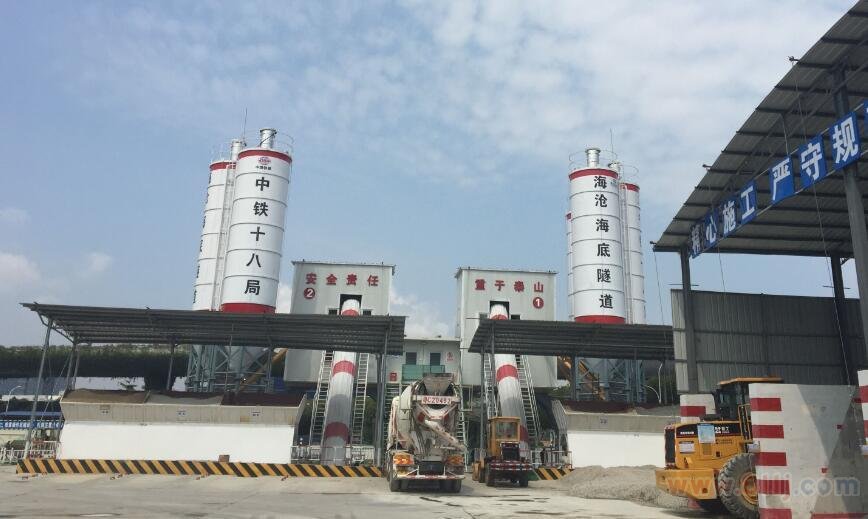

隧道灌浆电磁流量计施工单位现场（中铁十八局）

在厦门西二通道的施工现场，大型机械轰鸣，土方车带着矿渣来来往往。工人们与机器合作加固挖掘的隧道，这是一个繁忙的场景。

根据厦门路桥建设集团提供的资料，自去年3月开工以来，第二西通道隧道(海沧端)进口段的明挖土石方已经完成，主线隧道右洞完成355米，左洞完成570米(包括左线隧道155米的竖井开挖)，竖井开挖及支护施工已经完成。岛段斜井已完成，C坡道已完成256米；服务隧道竣工152米。通风井围护结构已完成，目前正在开挖。上跨地铁区间主体结构已经完成，移交和改造已经恢复；明挖结构已完成585个桩基。

另据介绍，截至9月底，该项目已完成建安年度投资计划的72.3%，总体建设工期可控。今年年底，海曙段计划完成明洞衬砌并开始回填施工；黑暗隧道入海施工。在岛段，将完成从服务隧道到车辆横向隧道的地下开挖，主线隧道将通过服务隧道施工。

厦门第二西通道(海沧海底隧道)是厦门第二条海底隧道，也是中国第三条海底隧道。它是厦门“二环八景”路网结构的重要组成部分，连接着厦门岛和海沧区。建成后，完善了海西地区的道路网络，实现了海西城市间的无缝连接，与第二条东通道形成了“厦门岛第二条东、西通道”，大大缓解了东西方向进出岛内的交通压力。

与翔安隧道一样，厦门西二通道也是一个三孔隧道，分为左线隧道、右线隧道和中间服务隧道。以海沧端为例，目前隧道线路上方布置竖井，隧道进口左右隧道全部开挖。从竖井转移到车辆的交叉通道进入主线隧道，并在两端挖掘，直至zui终与左线隧道的开口段连接。“由于竖井的工作面较小，大型设备在钻完左线隧道后可以前进。提高机械化程度，提高施工效率，进一步加快施工进度。”这时，竖井已经被挖掘到离大海只有50米的地方。

厦门海沧海底隧道由中铁十八局集团承建。此前，我们曾与中铁十八局、中国交通集团、第十二局、中铁隧道等大型施工企业合作。这次客户了解到我公司正在十八局其他项目部做水泥浆流量计项目，客户也在现场看到了其他项目的使用情况，所以这次合作比较顺利。首先，客户需要两套系统来测量和查看结果，并且需要具备数据存储和打印功能。目前，国内使用的灌浆机主要有低压灌浆机和高压灌浆机，直径主要为DN25/DN32。根据客户需求，我公司为客户提供u盘存储和计算机软件查看数据，方便各单位查看真实的注浆数据，为隧道施工提供坚实的数据支持。使用后，客户对结果非常满意。后来又订购了几个，我们的服务也令顾客满意。随着隧道建设的进展，客户需要测量隧道内的污水。由于之前的合作，客户再次购买了几台DN80电磁流量计用于隧道污水的测量。
