防爆型金属管浮子流量计量表

防爆型金属管浮子流量计

一、防爆金属管浮子流量计概述

HXF系列金属管浮子流量计是适用于测量液体气体的金属结构浮子流量计。浮子在流体和浮力作用下向上运动,与浮子重量平衡后,通过磁耦合传到刻度盘指示相应流量,可带输出4-20mA电信号。

坚固结构设计的HXF系列金属管浮子流量计可广泛应用于复杂,恶劣环境条件及各种介质的流量测量过程中。

防护等级:1P65

材质:不锈钢 PTFE

工作压力:1.6-4.0MPa

环境温度:-25℃- +65℃

全不锈钢表壳,铝合金外壳无接触无传动机构ESK变送器4-20mA电信号输出,二线制电感式限位开关

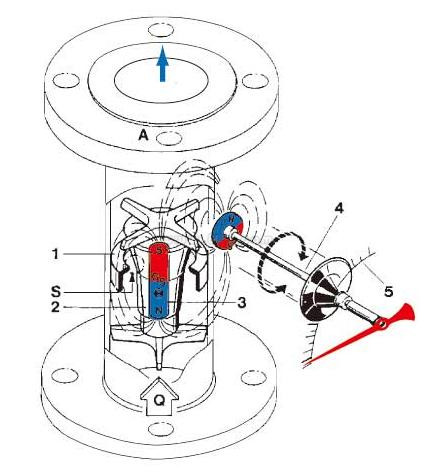

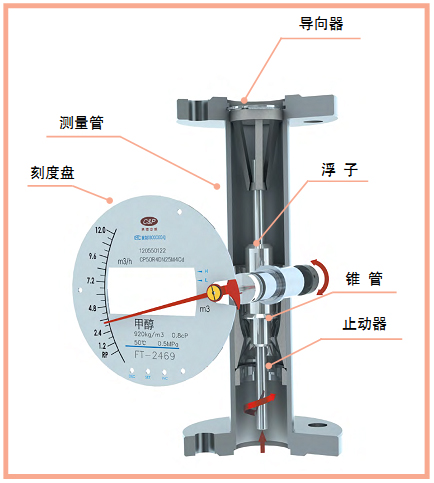

防爆型金属管浮子流量计原理
二、防爆金属管浮子流量计技术参数
通径
(mm)
流量范围
压力损失KPa
水L/h
空气m3/h
空气
常规型
防腐型
常规型/防腐型
常规型
防腐型
15
2.5-25

4.0-40

6.3-63

10-100

16-160

25-250

40-400

63-630

2.5-25

4.0-40

6.3-63

10-100

16-160

25-250

40-400

0.07-0.7

0.11-1.1

0.18-1.8

0.28-2.8

0.48-4.8

0.7-7.0

1.0-10.0

1.6-16.0

6.5

6.5

6.6

6.6

6.8

7.0

8.6

11.1

5.5

5.5

5.6

5.6

5.8

6.1

7.3

7.1

7.2

7.3

7.5

8.0

10.8

10.0

14.0

25
100-1000

160-1600

250-2500

400-4000

63-630

100-1000

160-1600

250-2500

3-30

4.5-45

7-70

11-110

7.0

8.0

10.8

15.8

5.9

6.0

6.8

9.2

7.7

8.8

12.0

19.0

50
630-6300

1000-10000

1600-16000

400-4000

630-6300

000-10000

18-180

25-250

40-400

8.1

11.0

17.0

6.8

9.4

14.5

8.6

10.4

15.5

80
2500-25000

4000-40000

1600-16000

2500-25000

60-600

80-800

8.1

9.5

6.9

8.0

12.9

18.5

100
6300-63000
4000-40000
100-1000
15.0
8.5
19.2
150
20000-100000
600-3000
19.2
20.3

防爆型金属管浮子流量计剖面图

三、防爆型金属管浮子流量计 产品选型

型号规格表
规格代码 说明
通径代码 —XXX 例:15表示DN15
结构形式 A 下进上出
B 上进下出
C 侧近测出
D 底进侧出
R 右进左出
L 左进右出
K 卡箍(卫生级抛光管)
W 螺纹连接
测量管材质 R1 1Cr18Ni9Ti,304
R0 0cr18Ni12M02Ti,316
RL 316L
RP PTFE(衬四氟)
Ni Hastelloy(哈氏合金C)
Ti TitHXium(钛合金)
介质类型 L 液体
G 气体
工作温度 H1 —40℃-100℃
H2 —80℃-250℃
额定压力 1.6 1.6MPa
4 4.0MPa
16 16MPa
25 25MPa
附加结构 O
Z 阻尼型
T 夹套型
H 高温型
Y 高压型
指示器形式 M1 就地指示
M2 智能型
M3 智能型(隔爆)
输出信号入通讯 N
A 4-20mA
H 4-20mA+Hart
报警控制器 K1 上限报警
K2 下限报警
K12 上、下限报警
防爆类型 Exi 本安防爆 Exib Ⅱ CT4-6
Exd 隔爆 Exib Ⅱ BT4-6
供电电源 0 24VDC(可省略)
2 220VAC
3 3.6伏锂电池

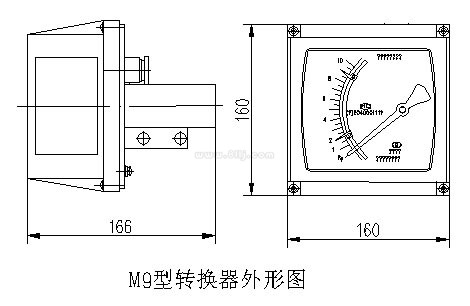

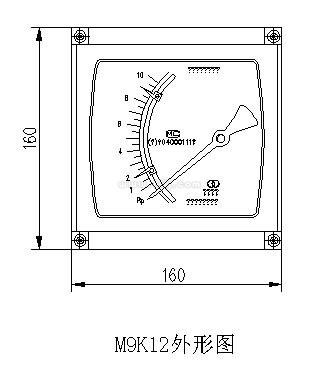

四.防爆型金属管浮子流量计转换器形式

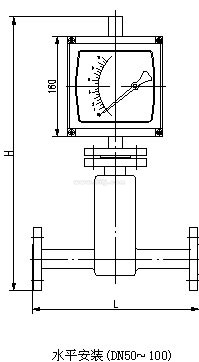

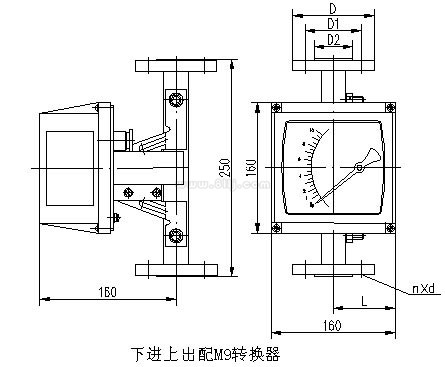

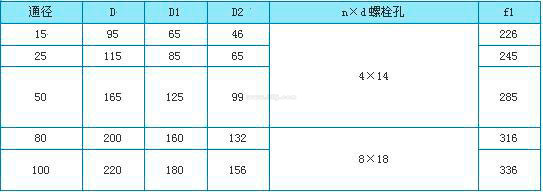

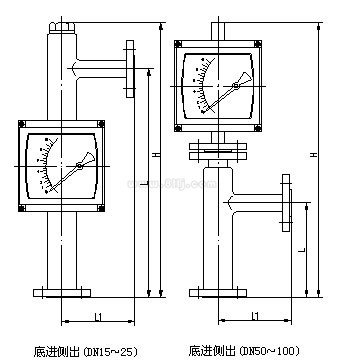

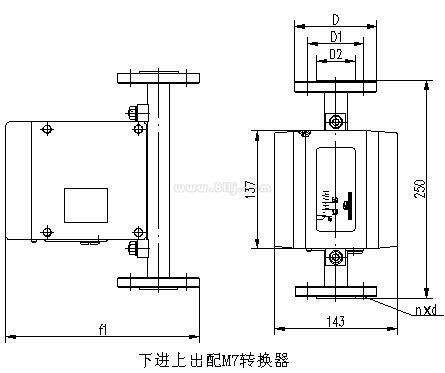

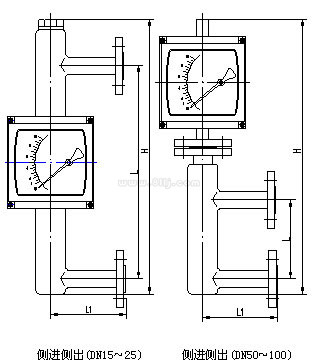

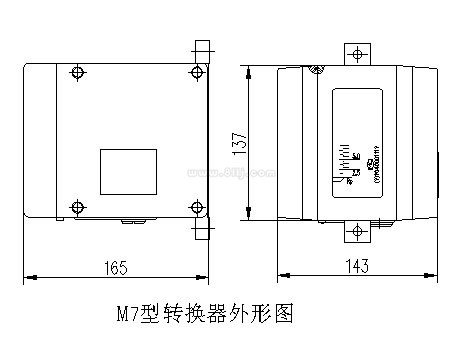

五、防爆型金属管浮子流量计外形及安装尺寸

夹套连接法兰标准为:GB/T9119 PN1.6 DN15

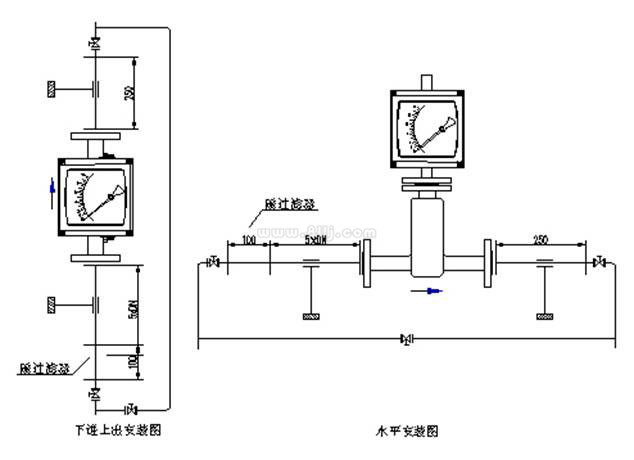

六、防爆型金属管浮子流量计安装形式

流量计垂直安装,流量计中心线与铅垂线的夹角不超过5°,在流量计的上游须保证五倍公称通径的入口直管段,下游保证250mm出口直管段。如果介质中含有固体杂质,应在流量计上游加装过滤器;如果介质中含有铁磁性物质,应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产,建议安装旁通管路。为了避免由于管道引起的流量计变形,安装法兰必须与仪表同轴并且相互平行,并适当地支撑管道以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游。用于测量气体时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作。

七、附件

可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒,以zui大限度地减小压力损失,每个磁棒均由PTFE聚四氟乙稀包裹,防止介质的腐蚀。

磁过滤器的结构见图:

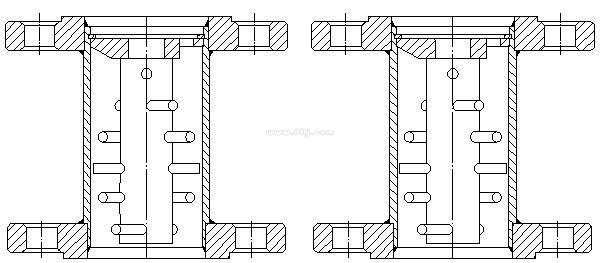

磁过滤器结构 衬PTFE磁过滤器结构

八、防爆型金属管浮子流量计限位开关报警装置

限位开关报警装置在指示器中的部分由感应头、铝片等组成,感应头被安装在能被指针轴上的铝片切割的位置,通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。

技术参数

1.供电电源:24V AC±10%

2.功耗:≤3W

3.工作温度:-25℃~60℃

4.输出触点容量:24VAC 3A

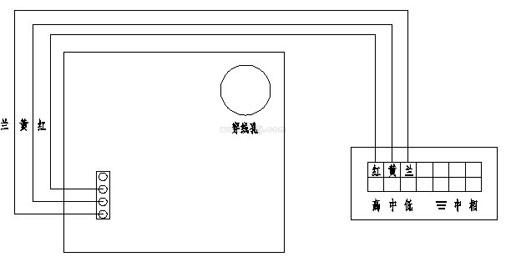

接线图

报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,zui后装好前盖。
