Lc系列椭圆齿轮流量计量表

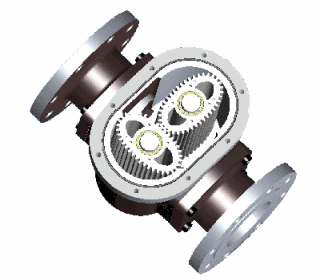

Lc系列椭圆齿轮流量计是我公司主导产品。Lc椭圆齿轮流量计是典型的容积式流量计之一，用来计量在一定压力下充满管道的液体流量。它具有结构简单，使用牢靠，精确度高，对进出口管道内的流场无特别要求，被测介质的粘度规模和流量规模都很宽广特色。因而被广泛用于石油、化工、医药、交通、食物等工业及商业部门的液体流量检测。Lc系列椭圆齿轮流量计特别适用于油品燃油的计量。
为满足商场及不同客户需求，合肥精大仪表，结合60年出产经验，不断改进及创新，推出了适合不同环境条件下使用的椭圆齿轮流量计产品。远传式椭圆齿轮流量计、轻型椭圆齿轮流量计、高温型椭圆齿轮流量计等。
■Lc系列椭圆齿轮流量计产品执行规范及出产许可证
1、中华人民共和国专业规范：JB/T2942-1999《液体溶积式流量计通用技术条件》
2、企业规范《液体溶积式流量计》Q/JD2.004-2010
3、远传显现现场防爆等级：ExiaⅡCT5，dⅡCT6
4、计量器具出产许可证：皖制01000018号
5、衔接法兰规范：JB/T79~82-1994 GB/T9112-2000
6、防护等级：发信器IP65，调速器、计数器IP66。
■Lc系列椭圆齿轮流量计产品用途
LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁材料不腐蚀液体介质的计量。
LC-E型铸钢椭圆齿轮流量计，用于高压，低腐蚀性介质的计量。
LC-Q型铸铁椭圆齿轮流量计，转子为铝合金，适用于低粘、低腐蚀（如汽油等）液体介质的计量。
LC-B、C型不锈钢椭圆齿轮流量计，广泛应用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等液体介质的计量。
LC-L型铝合金椭圆齿轮流量计，是一种轻型椭圆齿轮流量计，广泛用于低腐蚀性液体介质，如水等液体介质的计量。
■椭圆齿轮流量计技术参数
●首要构件材料及公称压力
| 类型 | 壳体、前盖、后盖 | 盖板 | 椭圆齿轮 | 轴 | 轴套 | 公称压力(MPa) |
| LC-A | 铸铁 | 铸铁 | 铸铁 | 不锈钢 |
含油青铜或 滚动轴承 |
1.6 |
| LC-E | 铸钢 | 铸铁 | 不锈钢 |
DN50以下6.3 DN80-100 4.0，6.3 DN150-200 2.5 |
||
| LC-Q | 铸铁/铸钢 | 铸铁 | 铝合金 | 石墨 | 1.6 | |
| LC-B、C | 不锈钢 | 不锈钢 | 不锈钢 | 石墨或滚动轴承 | DN50以下2.5；DN80以上1.6 | |
|
备注：LC-C原料为OCr18nil2Mo2Ti；LC-B原料为0Cr18Ni9Ti 标注型：2.5MPa以下法兰为突面方式；6.3MPa法兰为凹凸面方式，4.0MPa法兰两种方式均可。采用特别材料时面议。 |
||||||
●精确度等级：0.5级，0.2级
● 工作温度：LC-A、LC-Q系列(-20℃~+60℃)；LC-B、E、L系列(-41℃~+60℃)
在高温调整下，加高温散热筒可达60℃-200℃；
●远传显现现场防爆等级：ExiaⅡCT5；dⅡBT5
●流量规模见下表（单位：m³/h）
| 类型 | 公称通径(mm) | 被测液体粘度(mPa.s) | ||||||||
| 0.3~0.6 | 0.6~2 | 2~200 | 200~1000 | 1000~2000 | 标配计数器 | |||||
| LC-10 | 10 | 0.2~0.5 | 0.15~0.5 | 0.1`0.5 | 0.1`0.5 | 0.05~0.5 | 0.06~0.3 | 0.03~0.3 | 0.03~0.2 | BELZ/A |
| LC-15 | 15 | 0.75~1.5 | 0.5~1.5 | 0.3~1.5 | 0.3~1.5 | 0.15~1.5 | 0.2~1.0 | 0.1~1.0 | 0.07~0.7 | |
| LC-20 | 20 | 1.5~3 | 1~3 | 0.5~3 | 0.5~3 | 0.3~3 | 0.4~2.1 | 0.2~2.1 | 0.15~1.5 | |
| LC-25 | 25 | 3~6 | 2~6 | 1~6 | 1~6 | 0.6~6 | 0.8~4.2 | 0.4~4.2 | 0.3~3 | |
| LC-40 | 40 | 7.5~15 | 5~15 | 2.5~15 | 2.5~15 | 1.5~15 | 2.1~10.5 | 1.0~10.5 | 0.7~7.5 | |
| LC-50 | 50 | 8~24 | 8~24 | 4.8~24 | 4.8~24 | 2.4~24 | 2.4~16.8 | 1.6~16.8 | 1.2~12 | BELZ/J1/A5 |
| LC-B40、50 | 40、50 | 6~20 | 6~20 | 4~20 | 4~20 | 2~20 | 2.8~14 | 1.4~14 | 1.0~10 | |
| LC-65 | 65 | 20~40 | 15~40 | 8~40 | 8~40 | 4~40 | 5.6~28 | 2.8~28 | 2~20 | |
| LC-80 | 80 | 30~60 | 20~60 | 12~60 | 12~60 | 6~60 | 8.4~42 | 4.2~42 | 3~30 | |
| LC-100 | 100 | 50~100 | 34~100 | 20~100 | 20~100 | 10~100 | 14~70 | 6~70 | 5~50 | |
| LC-150 | 150 | 95~190 | 64~190 | 38~190 | 38~190 | 19~190 | 26.6~133 | 13.3~133 | 9.5~95 | |
| LC-200 | 200 | 170~340 | 114~340 | 56~340 | 56~340 | 34~340 | 47.6~238 | 23.8~238 | 17~170 | |
| 精确度等级 | 0.5 | 0.2 | 0.5 | 0.2 |
0.5 |
0.2 | 0.5 | 0.5 | ||
■LC-系列其他特别椭圆齿轮流量计
●远传式椭圆齿轮流量计 概述
远传式椭圆齿轮流量计由本体与发信器组成，可将管道内液体流量直接转换为流量脉冲信号或模拟量信号输出。
其流量脉冲信号或模拟量信号与我厂EL系列显现仪表或其他二次仪表和体系配套，可完成远距离计量显现。自动控制调理、记录的需要。
●技术指标
1.精确度等级：0.5级，0.2级
2.工作温度：一般工作在-20~+60（℃）
3.发信器类型：GF、MF、Ag19
4.发信器结构：BGF型，FX型，LC-13型
●轻型椭圆齿轮流量计 概述
轻型椭圆齿轮流量计首要是为了减轻流量计重量，方便客户使用而研制开发的新型流量计，分为新型轻型流量计(LC-AxxⅡ系列)和全铝轻型流量计(LC-L、LC-AL系列)。该系列流量计规划新颖，重量轻，外形独特美观，装配方便，精确度高，大、中、小流量线性稳定、重复性好等特色。
●技术指标
1.精确度等级：0.5级，0.2级
2.公称压力：1.6MPa
3.其他技术参数：见LC-A系列
4.首要构件材料如下表
| 类型 | 口径 | 壳体、前后盖 | 盖板 | 椭圆齿轮 | 轴 | 轴套 |
| LC-L | DN50以下 | 铝合金 | 铸铁、不锈钢 | 铝合金、工程材料、铸铁 | 不锈钢 | 含油青铜、石墨、滚动轴承 |
| LC-AxxⅡ | DN50以上 | 铸铁 | 铸铁 | 铝合金、铸铁 | 含油青铜、石墨 |
●LC-U型保温夹套椭圆齿轮流量计
为便于对常温下易于凝固，或某一温度下易于凝结、结晶的介质在管道内能正常运送以及流量监测，往往需要对体系管道中的介质进行加热，使介质消融并保温。但 由于安装椭圆齿轮流量计处不允许通以蒸汽（意图是防止损坏流量计），为此我公司规划带保温夹套的椭圆齿轮流量计产品，即在流量计壳体外增加保温夹套，使流 量计内已凝固的介质消融，并保持一定温度，从而保证流量计正常运行。椭圆齿轮流量计前面安装的过滤器也可以采用保温夹套的结构方式。保温夹套进出结构一般 依照DN15口径法兰规划，也可规划用户特别要求的接口。保温夹套公称压力为0.5MPa，也可依照客户特别要求规划。
●LC-D型机械定量椭圆齿轮流量计
LC-D型机械定量椭圆齿轮流量计（以下简称流量计）系专用流量仪表，它由椭圆齿轮流量变送器、减速器及定量计数器三部分组成，可以精确的计量液体的累积量，当数量达到预定值的时候，自动接通电气线路关闭控制阀门，从而满足流量计量控制要求。
■Lc系列椭圆齿轮流量计容积式流量计系列部件及结构方式挑选参考
●计数器与调速器
1.计数器：A、A1、J1、Z、A5、A6、M11、M12、S1、BELZ
| 计数器 | 性能参数 | 常规装备 |
| A | 指针指示，6位滚轮累积，单位升（L） | 指针指示，DN10流量计1L/圈；DN25以下10L/圈；DN40流量计100L/圈 |
| A1 | 同上。可装备发信器 | |
| J1 | 指针指示，6位滚轮累积，单位升（L）可装备发信器 | DN65以下流量计100L/圈；DN80以上流量计1000L/圈 |
| A5 | 6位滚轮累积指示为累积量，可装备发信器 | 指针指示，DN10流量计1L/圈；DN25以下10L/圈；DN50以下100L/圈；DN65、DN80可所以100L/圈，也可所以1000L/圈；DN100以上1000L/圈 |
| A6 | 双滚轮指示，6位滚轮指示为累积量，4位滚轮指示为单班累积，可回零 | |
| Z | 同上。不可装备发信器 | |
| M11 | 双滚轮指示，7位小滚轮指示为累积量，5位大滚轮指示为单班累积，可回零；流量计本体输出传动轴与计数器显现屏同向。 | 一般仅装备DN80以上流量计，DN80、DN100累积量x10L，DN150以上累积量x100L。 |
| M12 | 同上。仅区别本体输出传动轴与计数器显现屏为90°方向 | |
| S1 | 机械式瞬时流量指示显现仪 | 瞬时流量值显现 |
| ELZ | 直读式电子显现仪，可显现总量、单班量、瞬时流量和单次清零。 | 用于系列流量计 |
| BELZ | 隔爆型现场计数器，显现总量、瞬时量、输出脉冲模拟量 | 用于容积式流量计 |
| BXZ | 小型隔爆型流量数显计数器，显现总量、瞬时量、无输出。 | 用于容积式流量计 |
2.调速器：JT1，GT/F，Y1，Y2，G
3. 容积式流量计装备如下
| 装备 | 总高参考尺寸 | 功用 |
| A 无调速器 | 78 | 用于LC型DN40以下流量计，指针滚轮显现累积流量。 |
| A1 无调速器 | 105 | 用于LC型DN40以下流量计，指针滚轮显现累积流量。可配GF、MF发信器 |
| Z 无调速器 | 74.5(82.5) | 用于各类流量计，双字轮带回零功用，长字轮显现累积流量，指针和小字轮可回零，DN40口径以下74.5mm，DN50以上82.5mm。 |
| J1+JT1 | 129 | 用于LC型DN50以上流量计，指针、滚轮显现累积流量，可装备GF、MF发信器。 |
| A5+Y1 | 64+56 | 用于LL流量计，指针、滚轮显现累积流量。 |
| A5+Y2 | 64+85.5 | 用于LL流量计，指针、滚轮显现累积流量。可装备GF、MF发信器 |
| A6+Y1 | 64+56 | 用于LL流量计，双字轮带回零功用，长字轮显现累积流量，指针和小字轮可回零 |
| A6+Y2 | 64+85.5 | 用于LL流量计，双字轮带回零功用，长字轮显现累积流量，指针和小字轮可回零，可装备GF、MF发信器 |
| A5+G | 64+106 | 用于LLT流量计，指针滚轮显现累积流量，可配GF、MF |
| A6+G | 64+106 | 用于LL流量计，双字轮带回零功用，长字轮显现累积流量，指针和小字轮可回零，可装备GF、MF发信器 |
| A5+GT/F | 64+67.5 | 用于LC流量计，指针滚轮显现累积流量，可配BGF、BMF |
| A6+GT/F | 64+67.5 | 用于LC流量计，双字轮带回零功用，长字轮显现累积流量，指针和小字轮可回零，可装备GF、MF发信器 |
| M11+GT/F | 150+67.5 | 用于各种特别要求流量计，大字码回零计数器显现屏与输入轴同向垂直显现，可带GF、MF |
| M12+GT/F | 150+67.5 | 用于LBJ金属刮板流量计，本体输出传动轴与大字码回零，计数器显现屏为90°方向，可配GF、MF |
| S1瞬时显现 | 85.5+62 | 用于各类50口径以上流量计瞬时流量显现 |
| ELZ、BELZ | 165(145) | 详见产品介绍。 |
■LC椭圆齿轮流量计产品标记
| 说明 | |||
| 类型代号 | LC- | 椭圆齿轮流量计 | |
| 专用标志 | U | 带保温夹套结构 | |
| G | 管螺纹衔接方式 | ||
| H | 焊接式钢质流量计 | ||
| P | 核电产品 | ||
| PI | 核电抗震产品 | ||
| 特别功用 | D | 机械定量流量计 | |
| N | 高粘度液体流量计 | ||
| SP | 食物流量计 | ||
| T1、T2 | 高温带散热筒（1长2短） | ||
| Q | 计量汽油流量计 | ||
| 材料标志 | 壳体 | A | 铸铁流量计 |
| B/C | 不锈钢流量计 | ||
| E | 铸钢流量计 | ||
| L | 铝合金流量计 | ||
| 转子 | A | 转子为铸铁原料 | |
| B/C | 转子为不锈钢原料 | ||
| L | 转子为铝合金原料 | ||
| Z | 转子为工程材料 | ||
| 公称通径 | 10、、、、、、200 | 公称通径10mm、、、、、、、200mm | |
| 特别要求 | S（K） | 法兰缩口（扩口） | |
| Ⅱ | 改进类型 | ||
| 公称压力 | .2 | 公称压力1.6MPa | |
| .3 | 公称压力2.5MPa | ||
| .4 | 公称压力4.0MPa | ||
| .6 | 公称压力6.3MPa | ||
| 计数器 | A、A1 | 用于DN40以下流量计 | |
| A5、J1 | 用于DN50以上流量计 | ||
| BELZ | 电子数显型计数器 | ||
| A6、Z | 可回零计数器 | ||
| BXZ | 小型数显计数器 | ||
| 发信器 | FX | 用于LC-13型灌装流量计 | |
| GF-Ⅰ | 12V三线制光电发信器 | ||
| GF-Ⅱ | 24V三线制光电发信器 | ||
| MF | 4-20mA模拟量输出发信器 | ||
| 精度 | .J | 高精度流量计 | |
注：1.椭圆齿轮原料与壳体原料相同时，椭圆齿轮原料可以不注。
2.原料B-0Cr18Ni9Ti，C-0Cr18Nil2Mo2tI
3.发信器前加B，表示防爆型发信器。
4.高温流量计不需要带散热筒的，直接注“T”标识即可。

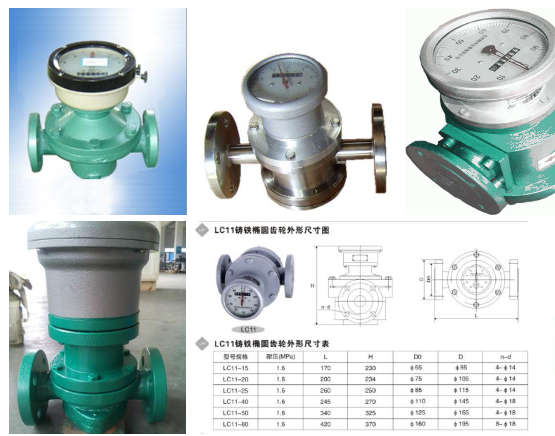

5.我公司过去采用LC11为现场指示，LC12为带发信的产品类型标识，老客户仍可以继续使用。建议新客户采用新标识。举例：LC-TE80.3/A6 GF-Ⅱ表示：高温型椭圆齿轮流量计不带散热筒，铸钢原料，公称通径80mm，公称压力2.5MPa，A6回零计数器，24V光电脉冲发信器
■Lc系列椭圆齿轮流量计特别说明
| MI | HG | SH | SM | AS | JS |
| 军工 | 化工 | 石化 | 船用 | 美国规范 | 日本规范 |
