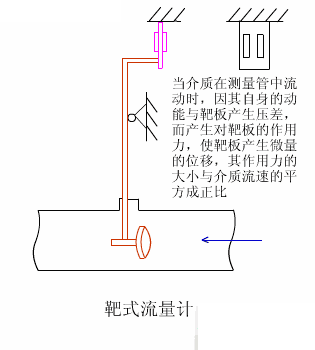

靶式流量计量表原理图

靶式流量计原理：当被测量的介质在测量容器管中流动时，因其自身的动能通过阻流件（靶片）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出。由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

靶式流量计原理产品特点

1. 整台仪表结构坚固无可动部件，插入式结构,拆卸方便

2. 可就地采用干式标定方法，即采用砝码挂重法。

3. 具有一体化温度、压力补偿，直接输出质量或标方

4. 可根据实际需要更换阻流件（靶片）而改变量程

5. 抗震动性强，一定范围内可测脉动流。
